產品名稱：谷輪渦旋箱式壓縮機組

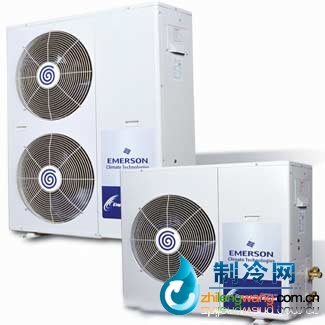

產品圖片：
產品參數：
| 機組型號 |
XJW02MA
|
XJW03MA | XJW04MA | XJW05MA | XJW06MA | XJW08MA | XJW09MA | XJW10MA | ||
| 適用溫度( ℃) | 5℃ ~-5 ℃ | |||||||||
| 制冷劑 | R22 | |||||||||
| 電源 | 380V/50 HZ | |||||||||
|
壓縮機
|
形式 | 渦旋式壓縮機 | ||||||||
| 型號 |
ZB15KQ
|
ZB21KQ | ZB30KQ | ZB38KQ | ZB45KQ | ZB58KQ | ZB66KQ | ZB76KQ | ||
| 數量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
冷凝器
|
風機數量 | 1 | 1 | 2 | 2 | 2 | 4 | 4 | 4 | |
| 風量（m3/h） | 3200 | 4600 | 6400 | 6400 | 9200 | 12800 | 12800 | 18400 | ||
| 風機功率（W） | 110 | 150 | 110×2 | 110×2 | 150×2 | 110×4 | 110×4 | 150×4 | ||
|
壓縮機冷量及功率
|
蒸發0℃ | 冷量（W） | 4550 | 6600 | 8550 | 10800 | 13350 | 17400 | 20000 | 23400 |
| 功率（W） | 1810 | 2530 | 3290 | 3940 | 4780 | 6100 | 6750 | 8250 | ||
| 蒸發 -5℃ | 冷量（W） | 3750 | 5500 | 6800 | 8800 | 11100 | 14150 | 16500 | 19500 | |
| 功率（W） | 1840 | 2500 | 3290 | 3900 | 4780 | 6100 | 6750 | 8000 | ||
| 蒸發 -10℃ | 冷量（W） | 3050 | 4400 | 5150 | 6900 | 8950 | 11050 | 13400 | 15800 | |
| 功率（W） | 1870 | 2480 | 3280 | 3890 | 4800 | 6150 | 6700 | 7950 | ||
|
接口
|
吸氣接口（mm） | φ22 | φ22 | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | |
| 供液接口（mm） | φ12 | φ12 | φ12 | φ12 | φ12 | φ16 | φ16 | φ16 | ||
| 機組重量(kg) | 86 | 90 | 138 | 141 | 143 | 233 | 233 | 240 | ||
| 外形尺寸 | A (mm) | 1100 | 1100 | 1100 | 1100 | 1100 | 1700 | 1700 | 1700 | |
| B (mm) | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | ||
| C (mm) | 635 | 635 | 1238 | 1238 | 1238 | 1288 | 1288 | 1288 | ||
設計冷凝溫度為：50℃、吸氣過熱度10K
| 機組型號 |
XJW02LAY
|
XJW03LAY | XJW04LAY | XJW05LAY | XJW06LAY | XJW08LAY | XJW09LAY | XJW10LAY | ||
| 適用溫度(℃) | -15℃~-18℃ | |||||||||
| 制冷劑 | R404A | |||||||||
| 電源 | 380V/50HZ | |||||||||
|
壓縮機
|
形式 | 渦旋式壓縮機 | ||||||||
| 型號 |
ZB15KQE
|
ZB21KQE | ZB30KQE | ZB38KQE | ZB45KQE | ZB58KQE | ZB66KQE | ZB 76KQE | ||
| 數量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
冷凝器
|
風機數量 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 4 | |
| 風量（m3/h） | 3200 | 3200 | 4600 | 6400 | 6400 | 9200 | 12800 | 12800 | ||
| 風機功率（W） | 110 | 110 | 150 | 110×2 | 110×2 | 150×2 | 110×4 | 110×4 | ||
|
壓縮機冷量及功率
|
蒸發 -15℃ | 冷量（W） | 2080 | 3350 | 4500 | 5650 | 6700 | 8500 | 10600 | 12500 |
| 功率（W） | 2180 | 2830 | 3790 | 4680 | 5350 | 7350 | 7850 | 9200 | ||
| 蒸發 -20℃ | 冷量（W） | 1560 | 2650 | 3550 | 4500 | 5300 | 6200 | 8350 | 10300 | |
| 功率（W） | 2260 | 2830 | 3810 | 4670 | 5350 | 7450 | 7850 | 9100 | ||
| 蒸發 -25℃ | 冷量（W） | 1080 | 2070 | 2770 | 3500 | 4150 | 4800 | 6960 | 8980 | |
| 功率（W） | 2320 | 2830 | 3820 | 4650 | 5300 | 7050 | 7250 | 8500 | ||
|
接口
|
吸氣接口（mm） | φ22 | φ22 | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | |
| 供液接口（mm） | φ12 | φ12 | φ12 | φ12 | φ12 | φ16 | φ16 | φ16 | ||
| 機組重量(kg) | 80 | 88 | 100 | 138 | 140 | 165 | 233 | 238 | ||
| 外形尺寸 | A (mm) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1700 | 1700 | |
| B (mm) | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | ||
| C (mm) | 635 | 635 | 1238 | 1238 | 1238 | 1238 | 1288 | 1288 | ||
谷輪壓縮機組特點：
1、安裝簡單：采用箱式整體式結構，結構緊湊、外形美觀輕巧;易安裝于墻面;機組進出管接口裝有截止閥，安裝維修方便。
2、高質量耐用性強：主機選用谷輪ZB渦旋全封閉制冷壓縮機，震動低、噪音小、運行可靠，使用銅管鋁片式散熱器，換熱效率高、使用壽命長。
3、節能安靜：谷輪渦旋壓縮技術比傳統活塞設計更高效;側出風機組采用6極電機、頂出風機組采用外轉子風機，風機運行噪音小,更節能環保。
4、可靠性高：谷輪渦旋技術，更強的抗液擊能力，更好的雜質容忍度，專利的噴液技術，實現壓縮機制冷最佳化;先進的電子保護技術，先進卸載啟動技術壓縮部件在停機后互相分開壓縮機內部全面的壓力平衡。
5、機組配置說明：谷輪ZB壓縮機 冷凝器 儲液器 過濾器 電磁閥 壓力控制器 高低壓表 進出口閥 接線盒。
